SJ20358—20359 模擬電視信號光纖通信設備通用規范與測量方法電子工業部批準發布
SJ20854 數字視頻光纖傳輸系統通用規范 信息產業部批準發布
GY一38—86 電視節目短程光纜傳輸系統技術要求 廣播電影電視部批準發布
SJ20358標準中規定的視頻主要技術指標如下表：
項目 |
單位 |
I級 |
II級 |
A.視頻反射損耗 |
dB |
30 |
? |
B.介入增益 |
dB |
±0.2 |
±0.5 |
視頻非線性失真 |
C.加權隨機噪聲信噪比 |
dB |
62 |
55 |
D.電源干擾信噪比 |
dB |
55 |
50 |
E.亮度非線性失真 |
% |
2 |
5 |
F.色度信號對亮度信號的交調失真 |
% |
2 |
5 |
G.微分增益失真 |
% |
±1.5 |
±4 |
H.微分相位失真 |
0 |
±1.5 |
±4 |
I.同步信號的靜態非線性失真 |
% |
3 |
5 |
視頻線性失真 |
J.場時示波形失真 |
% |
1.5 |
4 |
K.行時示波形失真 |
% |
1.5 |
4 |
L.色度-亮度增益差 |
dB |
0.4 |
0.5 |
M.色度-亮度時延差 |
nS |
±20 |
±40 |
N.增益/頻率特性 |
dB |
±0.5 |
±1 |
O.群時延/頻率特性 |
nS |
±20 |
±40 |
P.亮度-場時間波形失真K50 |
% |
1氏
L.U |
3 |
信號線性失真k系數 |
行時間波形失真kb |
% |
1.5 |
3 |
2T正弦平方波與條脈沖幅度比k陸 |
% |
1.5 |
3 |
2T正弦平方波失真kp |
% |
1.5 |
3 |
SJ20358標準中列舉的技術參數都是模擬光端機應該達到的標準。現在市面上銷售的主要還是的 數字視頻光端機，因此現在數字光端機所有指標都要超過這些指標要求， 低于這些指標的光端機可以不用去參考。 視頻性能指標的高低對光端機圖像質量的影響
1．光端機最重要的指標：
視頻電平
視頻電平可說是光端機最重要的指標。視頻電平指標分別要考察3項指標：白電平，標準值是700mV；同步電平標準值是300mV；色同步電平標準值是300mV。

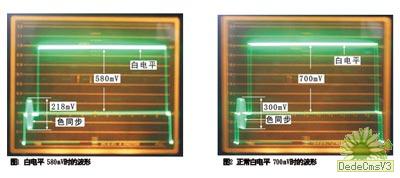

1.如果光端機輸出的白電平的幅度低，攝像機傳輸過來的亮度信號就會等比例壓縮。在低照度條件下，攝像機輸出的亮度電平較低，再經過光端機的幅度壓縮后，傳輸到監視器的視頻信號更低，顯示的圖像就暗淡。（參見圖1、圖2）

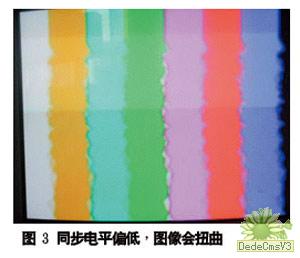

2.同步電平偏低，監視器上的圖像會扭曲，見圖3。
3.色同步電平偏低，監視器上的圖像嚴重偏色，或無色，見圖4。
光端機比較重要的指標
1.反射損耗：是衡量視頻設備間阻抗匹配程度的一項重要指標，對圖像的影響：反射損耗值越大越好，否則會使圖像超亮或暗淡。
2.介入增益：若不是0dB，顯示不同內容的圖像亮度就可能不同。而當介入增益穩定度不足時，信號電平就會產生波動，導致顯示的圖像亮度明顯變化。
3.信噪比：是亮度信號幅度的標稱值與隨機雜波幅度有效值之比，以分貝（dB）為單位，對圖像的影響：當信噪比比較低時，圖像會出現顆粒狀雪花點狀的干擾，彩色閃爍會更明顯，同時會影響圖像的清晰度。
4.亮度非線性：亮度增益受亮度電平影響，在亮度通道中輸入，輸出信號間存在著非線性關系，用百分數表示，絕對值越小越好。對圖像的影響：圖像失去灰度，層次減少，分辨率降低（因色度信號是疊加在亮度信號上），產生色飽和失真。
5.增益/頻率特性：和視頻帶寬有關聯，視頻帶寬不足，監視畫面細節部分就不夠清晰，480線攝像機拍攝的圖像，經過光端機傳輸后，水平分辨率就會下降。不能簡單去比較視頻帶寬的高低，而應當考察多波群測試信號的增益/頻率特性，特別是4.8m和5.8m高頻部分是否有衰減。對圖像的影響：高頻衰減在圖像上的表現為景物邊緣的模糊及色彩變淡。
N．增益／頻率特性和 視頻帶寬有關聯， 視頻帶寬不足，監視畫面細節部分就不夠清晰，480線攝像機拍攝的圖像，經過光端機傳輸后，水平分辨率就會下降，不能簡單去比較 視頻帶寬的高低，而應當考察多波群測試信號的增益／頻率特性，特別是4．8m和5．8m高頻部分是否有衰減，對圖像的影響，高頻衰減在圖像上的表現為景物邊緣的模糊及色彩變淡。
G．微分增益失真(DG)
由于圖像亮度信號幅度變化引起色度信號幅度的失真，失真的大小用百分數(％)表示，絕對值越小越好。
H．微分相位失真(dp)
由于圖像亮度信號幅度變化引起色度信號相位的失真，失真的大小用度數表示，有正有負，絕對值越小越好。微分相位失真和微分增益失真對圖像的影響：不同亮度背景下的色飽和度失真，影響彩色效果，如穿鮮紅衣服從暗處走向亮處，鮮紅衣服變濃或變淡。
L．色度——亮度增益差，單位是分貝(dB)，數值有正有負，越接近0越好，對圖像的影響：數值過大引起圖像飽和度的變化。
M．色度——亮度時延差，單位是ns，數值有正有負，越接近O越好，數值過人引起圖像彩色鑲邊，對圖像損傷極大；
0．群延時的單位足nS，數值有正有負，越接近0越妤，失真影響圖像的質量表現：如清晰度變壞，彩色鑲邊等不良現象。
P．K系數的定義
把各種波形失真校人眼視覺特性，給予不同評價的基礎上來度量圖像損傷的一套系統方法。用百分數來表示，絕對值越小越好。
K系統數值偏大對圖像的影響：
①圖像出多輪廓，造成重影，使清晰度下降； ②圖像調節變淡，邊緣輪廓不清；
③圖像垂直方向的亮度不均勻，背景亮度不真實；④圖像閃動：
⑤圖像沿水平方向界限不清，嚴重時造成水平方向拖尾。
|
